أنواع جريلات التكييف واستخدامات كل نوع

هل يمكن لجريل هواء واحد أن يؤثر على كفاءة توزيع الهواء وراحة المستخدمين داخل المبنى؟ اختيار النوع المناسب من جريلات التكييف لا يعتمد على الشكل فقط، بل يرتبط بوظيفة الجريل واتجاه تدفق الهواء وموقع تركيبه. في هذا المقال نستعرض أنواع جريلات التكييف واستخدامات كل نوع، مع توضيح الفرق بين جريلات سحب الهواء وجريلات دفع الهواء. تابع القراءة لاختيار الأنسب لمشروعك.

ما هي جريلات التكييف؟

جريلات التكييف هي أحد مخارج الهواء المستخدمة ضمن أنظمة التكييف والتهوية المركزية، وتركب في الأسقف أو الجدران أو الأرضيات للتحكم في حركة الهواء داخل الفراغات. وتختلف تصميماتها حسب وظيفتها، فقد تستخدم لدفع الهواء المكيف إلى الغرفة أو لسحب الهواء الراجع وإعادته إلى نظام التكييف.

وتساعد جريلات التكييف في تحقيق توزيع مناسب الهواء، وتقليل مناطق الركود الهوائي، وتحسين مستوى الراحة الحرارية داخل المبنى. لذلك يعتمد اختيار النوع المناسب على عدة عوامل، مثل وظيفة الجريل، كمية الهواء، اتجاه تدفقه، وموقع التركيب.

أنواع جريلات التكييف

تعد جريلات التكييف من المكونات الأساسية في أنظمة التكييف والتهوية، حيث تساهم في توزيع الهواء وسحبه بكفاءة مع التحكم في اتجاه تدفقه داخل المساحات المختلفة.

وتتنوع جريلات التكييف من حيث التصميم، وطريقة توزيع الهواء، ومكان التركيب، والاستخدام بين جريلات التغذية والراجع وغيرها. لذلك، يساعد اختيار النوع المناسب على تحقيق توزيع متوازن للهواء، وتحسين كفاءة نظام التكييف، وتوفير مستوى أفضل من الراحة داخل المكان.

وفيما يلي نستعرض أهم أنواع جريلات التكييف واستخدامات كل نوع.

اولًا: جريلات حسب التصميم

تختلف جريلات التكييف من حيث التصميم الهندسي وعدد واتجاه الريش وطريقة توزيع الهواء، ويؤثر تصميم الجريل بشكل مباشر على اتجاه تدفق الهواء ومدى التحكم فيه. لذلك يتم اختيار نوع الجريل وفقا لطبيعة المكان، ومتطلبات نظام التكييف، ومعدل تدفق الهواء المطلوب.

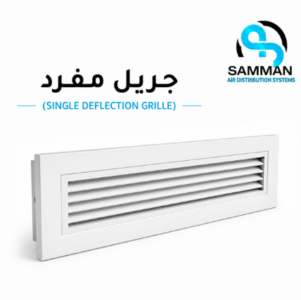

1- جريل مفرد (Single Deflection Grille)

يتميز الجريل المفرد بوجود صف واحد من الريش القابلة للتعديل، مما يسمح بتوجيه الهواء في اتجاه محدد.

ويستخدم بشكل شائع في مخارج الهواء الجانبية والجدارية، خاصة في الأماكن التي لا تتطلب تحكما معقدا في اتجاه تدفق الهواء. ويتميز بتصميم عملي وسهولة التركيب والصيانة، مما يجعله من الخيارات المناسبة لأنظمة التكييف والتهوية المختلفة.

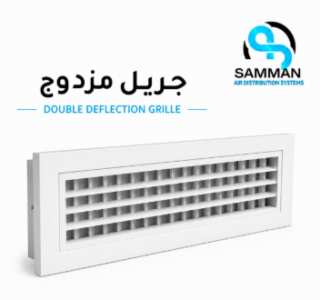

2- جريل مزدوج (Double Deflection Grille)

يحتوي الجريل المزدوج على صفين من الريش، أحدهما للتحكم في الاتجاه الأفقي والآخر للتحكم في الاتجاه الرأسي، مما يوفر مرونة أكبر في توجيه الهواء مقارنة بالجريل المفرد.ويستخدم في الأماكن التي تحتاج إلى توزيع أكثر دقة للهواء، مثل المكاتب والمباني التجارية والمشروعات السكنية والإدارية.

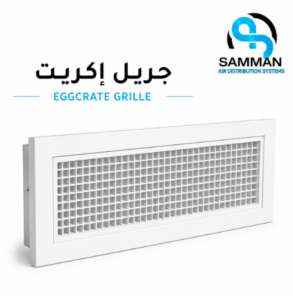

3- جريل إكريت (Eggcrate Grille)

يتميز جريل إكريت بتصميم شبكي يشبه خلايا النحل، ويوفر مساحة مفتوحة كبيرة تسمح بمرور الهواء بسهولة مع المحافظة على شكل جمالي بسيط. ويستخدم غالبا في تطبيقات سحب الهواء الراجع، ويمكن تركيبه في الأسقف أو الجدران حسب تصميم نظام التكييف. كما يتميز بسهولة التنظيف والصيانة ومناسبته للتصميمات الداخلية المختلفة.

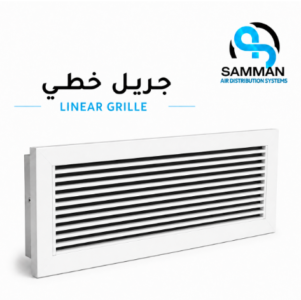

4- جريل خطي (Linear Grille)

يتميز الجريل الخطي بتصميم طويل ورفيع يتناسب مع التصميمات الداخلية الحديثة، ويمكن استخدامه لتغذية الهواء أو سحب الهواء الراجع وفقا لطريقة تصنيعه. ويساعد تصميمه على دمج مخارج الهواء مع الأسقف والجدران بشكل أكثر انسيابية، لذلك يستخدم بكثرة في المكاتب والفنادق والمباني التجارية والمشروعات ذات الطابع المعماري الحديث.

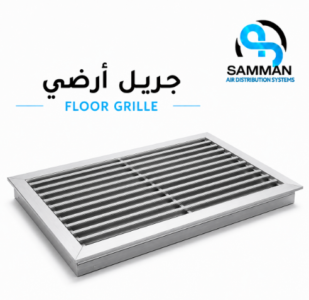

5- جريل أرضي (Floor Grille)

يصمم الجريل الأرضي ليتم تركيبه داخل الأرضيات مع القدرة على تحمل الاستخدام والحركة المستمرة، ويستخدم لتوزيع الهواء أو سحبه وفقا لتصميم النظام. ويراعى عند اختياره قوة الخامة ومقاومتها للأحمال والعوامل التشغيلية، خاصة في الأماكن التي تشهد حركة مرتفعة.

ثانيًا:  الجريلات حسب الاستخدام

يمكن تصنيف جريلات التكييف أيضا وفقا لوظيفتها داخل نظام التكييف وموقع استخدامها، سواء كانت مخصصة لتغذية المساحات بالهواء، أو سحب الهواء وإعادته إلى وحدة التكييف، أو استخدامها في الجدران والأسقف والواجهات الخارجية. ويساعد هذا التصنيف على اختيار الجريل المناسب وفقا للوظيفة المطلوبة ومكان التركيب.

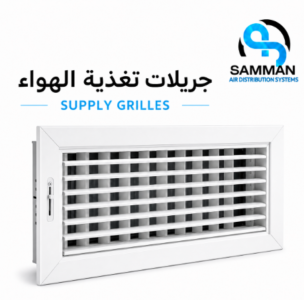

1- جريلات تغذية الهواء (Supply Grilles)

تستخدم جريلات تغذية الهواء لإدخال الهواء المكيف إلى المساحة الداخلية وتوزيعه بشكل مناسب لتحقيق مستوى جيد من الراحة الحرارية. ويتم اختيارها وفقا لكمية الهواء المطلوبة وسرعة الخروج ومدى الرمي واتجاه تدفق الهواء، مع مراعاة أبعاد المكان وتصميم نظام التكييف.

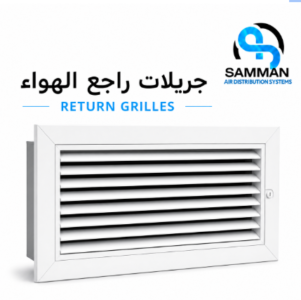

2- جريلات راجع الهواء (Return Grilles)

تستخدم جريلات راجع الهواء لسحب الهواء من المساحات الداخلية وإعادته إلى نظام التكييف لإعادة تدويره أو معالجته. وتصمم بطريقة تسمح بمرور الهواء بكفاءة مع تقليل مقاومة التدفق، وتستخدم في الأسقف والجدران والأماكن المخصصة لسحب الهواء داخل المبنى.

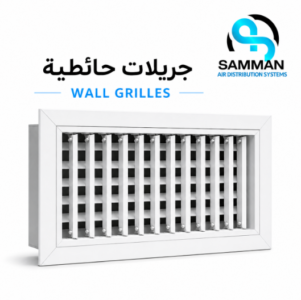

3- جريلات حائطية (Wall Grilles)

تركب الجريلات الحائطية على الجدران، ويمكن استخدامها لتغذية الهواء أو سحب الهواء الراجع حسب تصميم النظام. وتوفر مرونة في توجيه تدفق الهواء، كما تتوفر بتصميمات وأبعاد مختلفة لتناسب المساحات السكنية والتجارية والإدارية والمشروعات الصناعية.

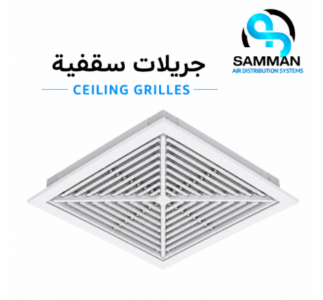

4- جريلات سقفية (Ceiling Grilles)

تستخدم الجريلات السقفية عند تركيب مخارج أو مداخل الهواء داخل الأسقف، وتساعد في تحقيق توزيع مناسب للهواء مع الحفاظ على المظهر الجمالي للمكان. ويعتمد اختيارها على وظيفة الجريل، سواء كانت لتغذية الهواء أو سحبه، بالإضافة إلى تصميم السقف ومتطلبات نظام التكييف.

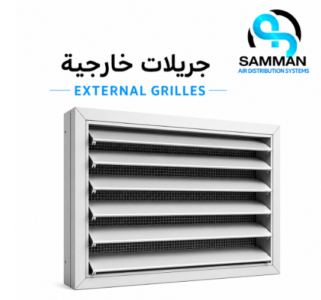

5- جريلات خارجية (External Grilles)

تستخدم الجريلات الخارجية في مداخل ومخارج الهواء الموجودة على واجهات المباني، وتعمل على السماح بمرور الهواء مع توفير حماية للمكونات الداخلية من العوامل الخارجية مثل الأتربة والأمطار والحشرات. ويجب أن تكون مصنوعة من خامات مناسبة للاستخدام الخارجي وقادرة على مقاومة الظروف البيئية المختلفة.

تواصل معنا الان واحصل على عرض فني  ومالي

الفرق بين جريلات دفع الهواء وسحب الهواء

تختلف جريلات دفع الهواء وسحب الهواء في الوظيفة الأساسية داخل نظام التكييف المركزي؛ فجريل الدفع مسؤول عن إدخال الهواء المكيف إلى الفراغ وتوزيعه بصورة مناسبة.

أما جريل السحب فيعمل على جمع الهواء من الغرفة وإعادته إلى نظام التكييف أو طرده حسب تصميم النظام. ويؤثر اختيار النوع المناسب على كفاءة توزيع الهواء ومستوى الراحة داخل المكان. لذلك يجب تحديد وظيفة كل جريل وموقع تركيبه وفقا للتصميم الهندسي للنظام.

كيف تختار جريلة التكييف المناسبة؟

اختيار جريلة التكييف المناسبة لا يعتمد على الشكل أو المقاس فقط، بل يجب أن يتم وفقا لمتطلبات نظام توزيع الهواء والتصميم الهندسي للفراغ. وتشمل أهم عوامل الاختيار ما يلي:

• تحديد وظيفة الجريل: هل هي جريلة دفع للهواء المكيف أم جريلة سحب للهواء الراجع أو العادم؟
• معدل تدفق الهواء (Airflow): تحديد كمية الهواء المطلوبة بالجريل، مثل CFM أو L/s، لاختيار المقاس والتصميم المناسب.
• سرعة الهواء: يجب اختيار سرعة مناسبة عند وجه الجريل لتجنب الضوضاء والتيارات الهوائية غير المريحة.
• نمط توزيع الهواء: في جريلات الدفع، يجب مراعاة Throw Spread Drop لضمان وصول الهواء إلى المناطق المطلوبة داخل الفراغ.
• فاقد الضغط (Pressure Drop): اختيار جريل يحقق معدل تدفق الهواء المطلوب مع الحفاظ على فاقد ضغط مناسب ضمن شبكة الدكت.
• الموقع وطريقة التركيب: تحديد ما إذا كان التركيب على السقف أو الجدار أو الأرضية، لأن موقع الجريل يؤثر على نوعه وتصميمه.
• المساحة الحرة (Free Area): مهمة خصوصا في جريلات السحب، حيث تؤثر على سرعة الهواء وفاقد الضغط ومستوى الضوضاء.
• مستوى الضوضاء: يجب مراعاة مستوى الصوت الناتج عن مرور الهواء، خاصة في المكاتب والمستشفيات والفنادق والمساحات الهادئة.
• الخامة والتشطيب: اختيار الألومنيوم أو الصاج المجلفن أو الستانلس ستيل حسب بيئة التشغيل ومتطلبات المشروع وشكل التشطيب الداخلي.

تواصل معنا الان واحصل على عرض فني  ومالي

العوامل المؤثرة في اختيار جريلات التكييف

يعتمد اختيار جريلات التكييف على مجموعة من العوامل الهندسية التي تؤثر بشكل مباشر على كفاءة توزيع أو سحب الهواء داخل الفراغ. ولا يكفي اختيار الجريل بناء على المقاس أو الشكل فقط، بل يجب ربط الاختيار ببيانات نظام التكييف وتصميم شبكة الدكت.

• معدل تدفق الهواء: تحديد كمية الهواء المطلوبة واختيار المقاس المناسب للجريل.
• نوع الجريل: تحديد ما إذا كان الجريل مخصصا لدفع الهواء أو سحبه.
• سرعة الهواء: اختيار سرعة مناسبة لتجنب الضوضاء والتيارات الهوائية المزعجة.
• فاقد الضغط: التأكد من توافق الجريل مع ضغط شبكة الدكت.
• نمط توزيع الهواء: مراعاة الـ Throw والـ Spread والـ Drop في جريلات الدفع.
• موقع التركيب: اختيار النوع المناسب للتركيب على السقف أو الحائط أو الأرضية.
• المساحة الحرة: تؤثر على سرعة الهواء وفقد الضغط.
• مستوى الضوضاء: اختيار جريل يحقق مستوى صوت مناسب لطبيعة المكان.
• الخامة والتشطيب: اختيار الخامة وفق ظروف التشغيل ومتطلبات التصميم.
• الأبعاد: التأكد من توافق مقاس الجريل مع فتحة الدكت ومساحة التركيب.

دور جريلات التكييف في أنظمة HVAC

تلعب جريلات التكييف دورا أساسيا في أنظمة HVAC، حيث تعمل كحلقة وصل بين شبكة الدكت والحيز الداخلي، وتساهم في تنظيم حركة الهواء وتحقيق التوزيع أو السحب المطلوب. ويؤثر اختيار الجريل وتصميمه بشكل مباشر على كفاءة النظام وراحة المستخدمين.

• توزيع الهواء المكيف: توجيه الهواء إلى المناطق المطلوبة داخل الفراغ بكفاءة.
• سحب الهواء الراجع: جمع الهواء من الحيز وإعادته إلى نظام التكييف.
• التحكم في اتجاه الهواء: توجيه مسار الهواء من خلال الريش القابلة للضبط في بعض الأنواع.
• تحقيق التوازن الهوائي: المساعدة في الحفاظ على التوازن بين هواء الدفع والهواء الراجع.
• تحسين الراحة الحرارية: توزيع الهواء بشكل مناسب وتقليل المناطق ذات التهوية غير المتجانسة.
• دعم كفاءة النظام: اختيار الجريل المناسب يقلل من فاقد الضغط ويحسن أداء شبكة توزيع الهواء.
• تحسين جودة الهواء الداخلي: المساعدة في تجديد وسحب الهواء وفق متطلبات نظام التهوية وتصميم المبنى.

تواصل معنا الان واحصل على عرض فني  ومالي

الخاتمة

في النهاية، تمثل جريلات التكييف عنصرا أساسيا في كفاءة أنظمة HVAC، ويعتمد اختيار النوع المناسب على وظيفة الجريل، ومعدل تدفق الهواء، وسرعة الهواء، وموقع التركيب ومتطلبات التصميم الهندسي. ومع تعدد أنواع جريلات التكييف، فإن الاختيار الصحيح يساعد على تحقيق توزيع هواء متوازن وراحة أفضل داخل الفراغ. لذلك ينصح بالاعتماد على البيانات الفنية للجريل ومتطلبات المشروع قبل اتخاذ القرار.

اسئلة شائعة

ما هي أنواع جريلات التكييف؟

تشمل جريلات التكييف عدة أنواع، منها الجريل المفرد، والجريل المزدوج، وجريل Eggcrate، والجريل الخطي، والجريل الأرضي، و تختلف استخداماتها حسب وظيفة وموقع التركيب.

ما الفرق بين جريلات دفع وسحب الهواء؟

جريلات الدفع تستخدم لإدخال الهواء المكيف وتوزيعه داخل الفراغ، بينما جريلات السحب تستخدم لسحب الهواء من الفراغ وإعادته إلى نظام التكييف أو طرده حسب تصميم النظام.

كيف أختار جريلات التكييف المناسبة؟

يتم الاختيار وفق معدل تدفق الهواء، وسرعة الهواء، وفاقد الضغط، ونمط توزيع الهواء، وموقع التركيب، ومستوى الضوضاء، بالإضافة إلى متطلبات التصميم الهندسي للمشروع.

ما استخدامات جريلات التكييف؟

تستخدم جريلات التكييف في أنظمة HVAC لتوزيع الهواء المكيف، وسحب الهواء الراجع، وتهوية الفراغات، وتحقيق توازن مناسب في حركة الهواء داخل المباني.
